Připojení P7 - filtr pod dřezem, třetí kohoutek na lince

Připojení pod linkou, filtr pod linkou, matný nikl (chcete-li lesklý chrom, napište to do poznámky v objednávce)
Filtr připojíte a umístíte pod linkou, do otvoru v lince 23mm umístíte samostatný přepínač s výtokovým ramínkem. Filtrujete nezávisle na provozu baterie (např. při mytí nádobí). Přepínač jednoděrový s keramickou kartuší.
Sada obsahuje vše, co potřebujete - veškeré hadičky a součásti pro připojení k vodovodu pod dřezem, výška baterie 29 cm. Hadičky jsou tlakové, průměr 6mm, délka každé hadičky 100 cm, keramická kartuše.

Otvor v lince 23mm, výtokovým ramínkem lze otáčet.

Balení obsahuje všechny armaturky potřebné k montáži Dionely pod linku ke standardnímu roháčku studené vody, umístěném ve Vaší kuchyni pod pracovní deskou. Kulový ventil - na omezení průtoku vody (nikoliv tlaku), trubičku pro vsazení do roháčku, T-kus, těsnění, podložky matice pro ukotvení ventilu do linky nebo dřezu.

Přepínač má 3 tlakové hadičky (pevně zatavené do ventilu přepínače) o délce cca 1m. Na hlavicích Dionely jsou rychlospojky připravené na zasunutí tlakové hadičky. Na konci třetí hadičky je matice s 3/8" závitem na připojení ke kulovému ventilu.

Výška výtokového ramínka od desky je 290mm (vnější část ramínka).

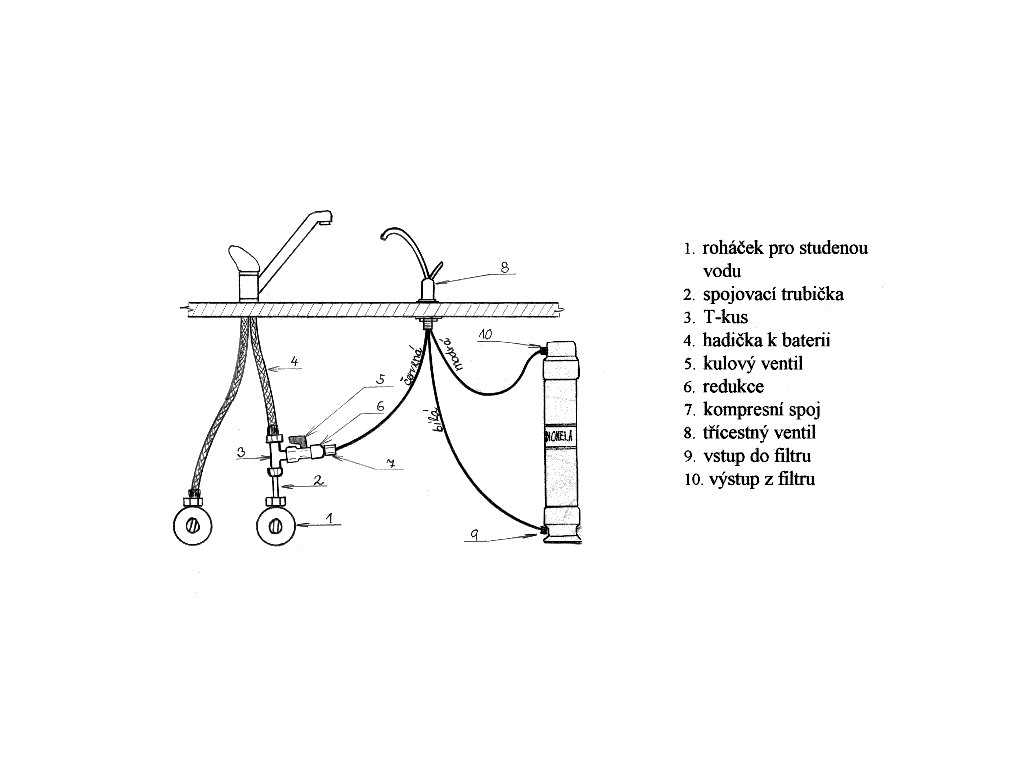

Návod k připojení

Pořadí podložek při instalaci

Poznámka: Pod vodovodním tlakem je pouze připojení tlakové vody do ventilu, připojené filtrační zařízení je pod tlakem pouze v době funkce (při filtraci). Všechny součásti Dionely snesou tlak 10 atmosfér, přesto však nedoporučujeme zapojovat Dionelu do stálého tlaku vody.
